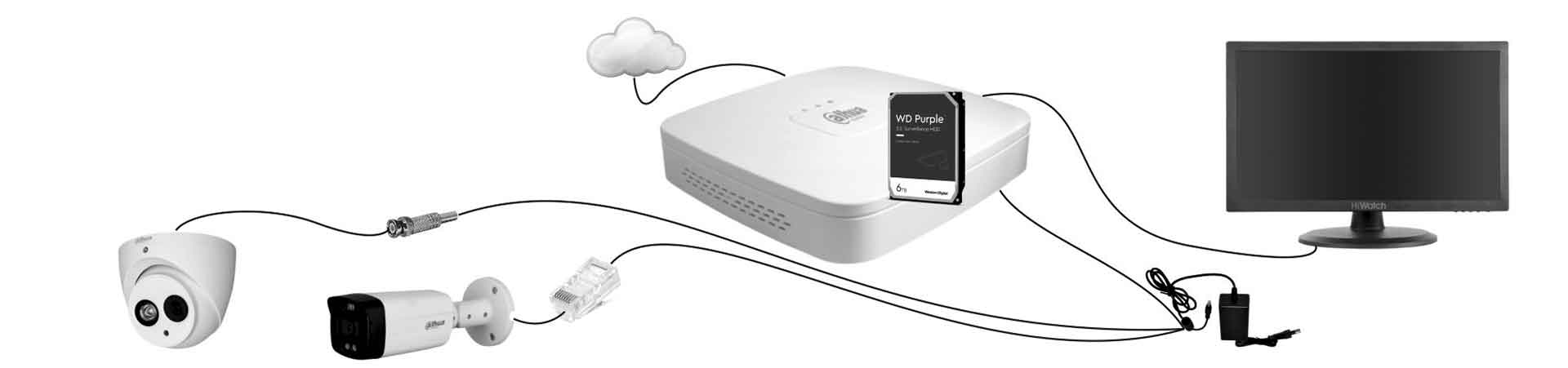

Стандартная схема системы проводного видеонаблюдения состоит из следующих элементов:
В системе аналогового видеонаблюдения высокого разрешения, видеорегистраторы выполняют функции записи, обработки и хранения видеозаписи с камер видеонаблюдения.

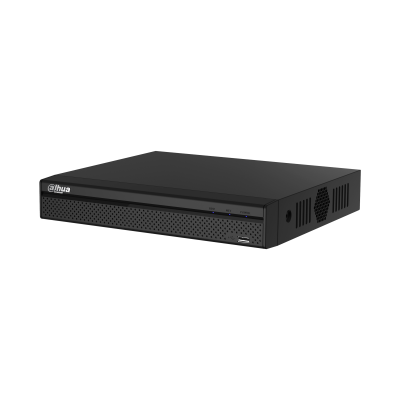

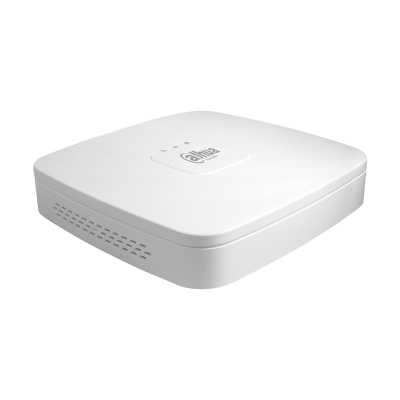

В зависимости от количества физических входов для подключения видеокамер на задней панели видеорегистратора, их подразделяют на:
Также видеорегистратор позволяет организовать доступ к камерам видеонаблюдения в в режиме реального времени и к архиву видеозаписи через подключенный к нему монитор или телевизор, а также по сети интернет с помощью смартфонов, планшетов и персональных компьютеров.
Для хранения видеозаписи, внутрь видеорегистратора встраивается жесткий диск (HDD), объем диска подбирается индивидуально в зависимости от количества видеокамер, их максимального разрешения видеозаписи и необходимого времени хранения архива.
Количество жестких дисков и их максимальный объем определяется параметрами видеорегистраторов.
Различные модели могут поддерживать от одного до восьми жестких дисков, в том числе позволяют формировать так называемые RAID - массивы, обеспечивающие независимое дублирование архива, для повышения надежности хранения видеозаписи.
Камеры видеонаблюдения

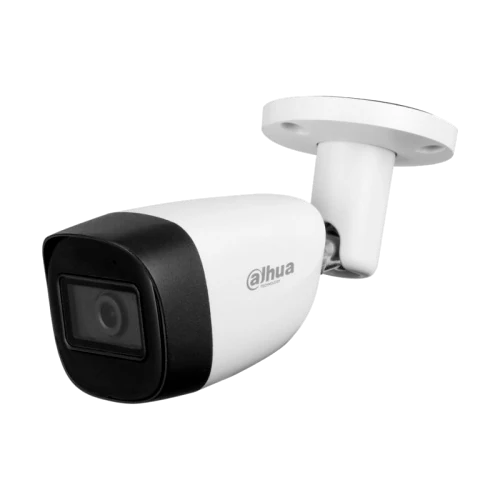

Применяются в помещениях либо под навесами и козырьками на улице, защищающими от прямых солнечных лучей и осадков.

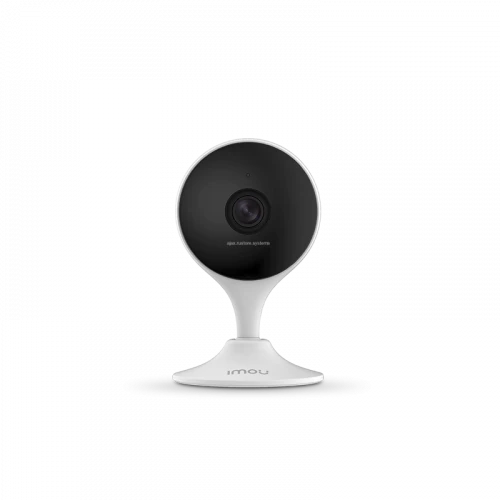

Используются исключительно в помещениях, для фиксации повседневной деятельности: контроль за няней дома, либо за бизнес процессом в офисе.

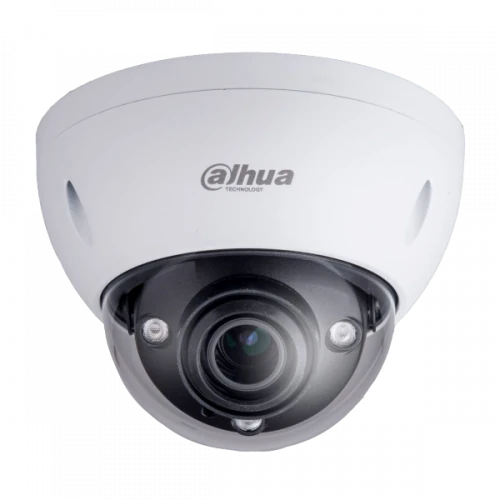

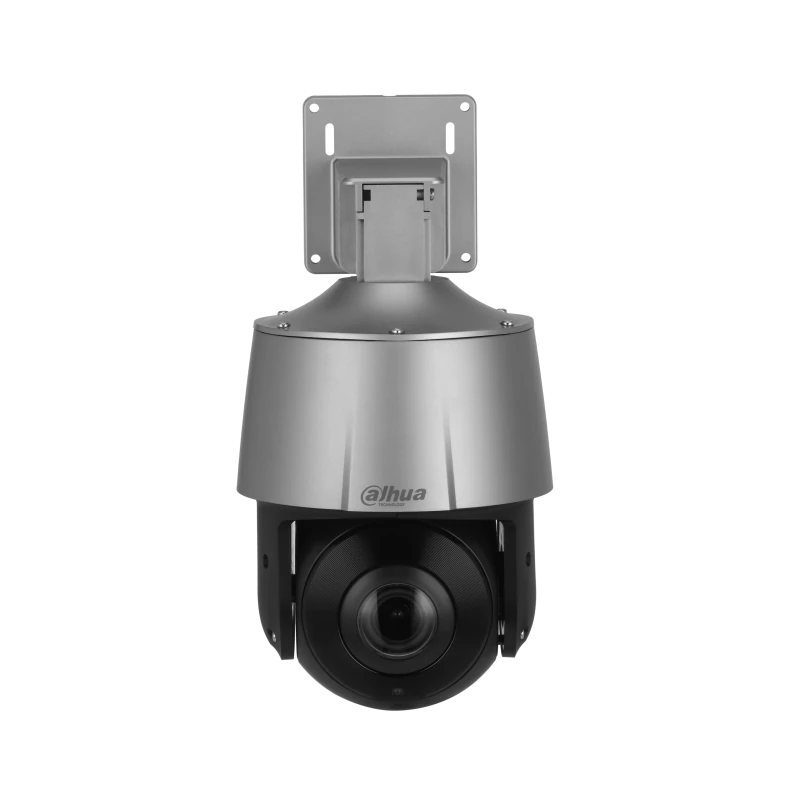

Применяются в основном для контроля больших внешних территорий: парковки, производственные площадки, парки и площади городов.
Кабельная сеть

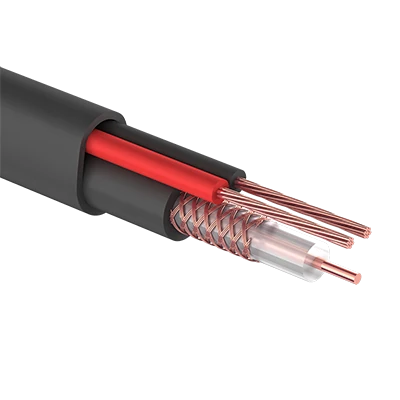

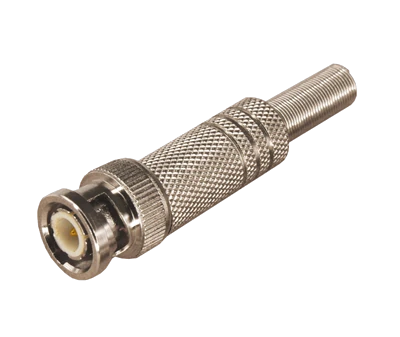

Аналоговые камеры высокого разрешения соединяются с видеорегистратором коаксиальными проводами. Для обеспечения питания камер, кабель видеонаблюдения дополняется дополнительной парой жил сечением 0,5 мм или более. Существуют также аналоговые камеры и видеорегистраторы, способные подавать питание к камерам непосредственно по коаксиальной жиле (система POC - Power over Coaxial). Таким видеокамерам дополнительная пара жил для питания не нужна.

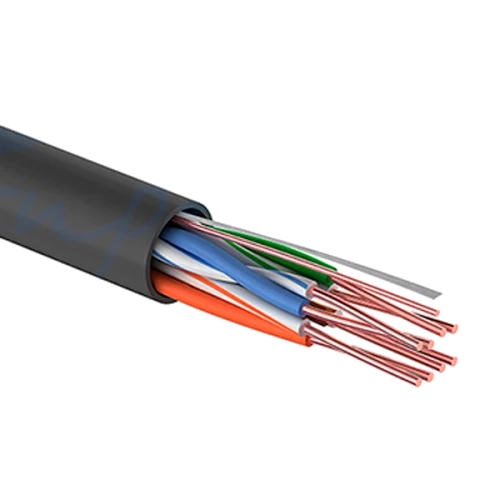

Для передачи видеосигнала от IP видеокамер до видеорегистратора (NVR) применяют витую пару 4 или 8 жил. В в случае применения двухпарного провода (4 жилы) питание возможно исключительно по отдельному двух-жильному кабелю. Восьмижильный (4-х парный) кабель может обеспечивать питание IP-видеокамер от POE коммутаторов и видеорегистраторов с POE выходами без прокладки дополнительного питающего кабеля.

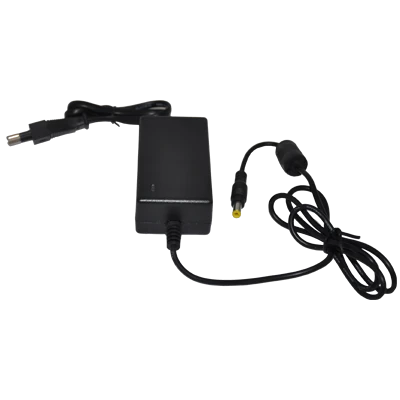

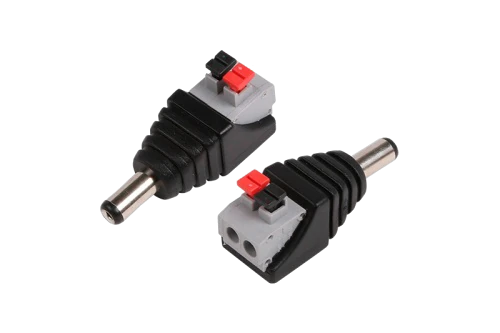

Существуют также видеорегистраторы, позволяющие передавать питание к камерам по коаксиальному кабелю (в случае с аналоговым видеонаблюдением) и по информационному кабелю - витая пара (в случае с IP видеонаблюдением). В этом случае сами видеорегистраторы питаются напрямую т сети 220В.
На информационный кабель - разъемы RJ-45
